稱重傳感器有時也稱為“力傳感器”、“測力傳感器”或“載荷傳感器”等，它是一種在線測量力與重量的集成器件，可將作用在其上的負載轉換為可測量（模擬或數字）輸出。其輸出與施加的力或負載成正比。

稱重傳感器工作原理

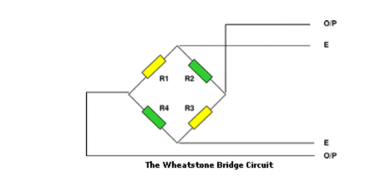

力值與信號的轉換是通過應變片的物理變形實現的。應變片粘合在稱重傳感器（力傳感器）結構上。應變儀連接到具有四個應變片（全橋）、兩個應變片（半橋）或一個應變片（四分之一橋）的惠斯通電橋電路中。對于半橋和四分之一橋，橋路需使用精密監視器完成的。在電橋電路中配置了額外的可連接電阻器，以補償溫度對零或空載信號和靈敏度的影響（由于施加的負載而產生的輸出，加上另一個電阻器以使電橋在空載時為零）。

完成的惠斯通電橋需要穩定的直流電源來激勵電路。這通常是 5Vdc 或 10Vdc，但可以是 1Vdc 到 18Vdc 之間的任何值。

當應力施加到粘合應變片時，會發生電阻變化，使惠斯通電橋失去平衡。這提供了與應力值成線型比例的輸出型號，力傳感器輸出信號的值也與激勵電壓成正比，通常為幾毫伏。

信號輸出選項

這些低電平毫伏信號與范圍廣泛的定制應變儀儀器兼容。這些儀器包括數字顯示器、模擬和數字放大器。典型的應變式傳感器的模擬放大器會產生更高電平的電壓（0-5Vdc、0-10Vdc）或電流（0-20mA、4-20mA）用于后續處理。數字放大器通常提供 RS232、RS422 或 RS485 輸出，使用通用 ASCII 協議或已開發的許多更專業的行業特定協議，例如 Modbus。模擬和數字儀器的尺寸都已減小（小型化），足以使該器件能夠安裝在稱重傳感器或力傳感器的主體內。

稱重傳感器（測力傳感器）設計的區別在于它們產生的輸出信號類型（氣動、液壓或電氣），或者它們檢測負載或重量的方法（彎曲、剪切、壓縮、拉伸等）。為了滿足研發和工業應用中的各種用途，力傳感器可以采用多種形式。然而，當今的大多數設計都使用應變計作為傳感元件，其中使用了箔片或半導體硅。

箔式應力計提供了最廣泛的稱重傳感器設計選擇，因此往往是最常用的。應變計模式提供張力、壓縮力和剪切力的測量。半導體應變片的模式范圍較小，但具有體積更小和應變系數大的優點，因此對于相同的給定應力可產生更大的輸出。由于這些特性，它們往往用于微型稱重傳感器（微小力）設計。

稱重傳感器工作原理

應變式測力傳感器將作用在其上的負載轉換為電信號。應變片本身粘合在梁或結構構件上，當施加力時會變形。在大多數情況下，使用四個應變片以獲得最大的靈敏度和溫度補償。其中兩個應變片通常用于拉伸測量，另兩個應變片壓縮測量且?guī)в醒a償調整。當施加負載時，彈性體形變會成比例地改變應變計的電阻，從而使惠斯通電橋輸出毫伏信號。

       隨著應變式稱重傳感器不斷提高的精度和單位成本的降低，其他原理的力傳感器越來越不受歡迎。早期的稱重傳感器設計簡單地使用應變計來測量直接應力，當金屬元件受到拉力或壓縮力時，該應力被引入金屬元件中。彎曲梁型設計使用應變計來監測傳感元件在受到彎曲力時的應力。最近，剪切應力的測量已被用作一種更有效的載荷確定方法，因為這種方法不太依賴于力施加到測力傳感器的方向。

什么是最好的力傳感器

選擇最好的稱重測力傳感器確實取決于應用類型和需要測量的范圍。可以幫助您確定最適合傳感器的其他因素也包括需要的精度、環境和適合它安裝空間、工作環境等。

上海耐創測試技術有限公司一如既往地提供優質的高精度測力傳感器和稱重解決方案，比如自主產品Forcechina，代理品牌AML，interface，HBM，HSDI，ATI等等。如果不確定或需要任何方面的專業指導，上海耐創公司技術團隊可以幫助您選擇最適合其應用的稱重測力傳感器。
